工作介質

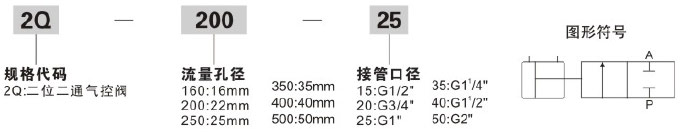

訂購碼
規(guī)格
|
型 號
|
2Q160-15
|
2Q200-20
|
2Q250-25
|
2Q350-35
|
2Q400-40
|
2Q500-50
|
|
工作介質
|
空氣、水、油、瓦斯
|
|||||
|
動作方式
|
直動式
|
|||||
|
使用壓力范圍
|
0~0.7MPa
|
|||||
|
最大耐壓力
|
1.05MPa
|
|||||
|
控制壓力范圍
|
0.3~0.6MPa
|
|||||
|
流量孔徑(mm)
|
16
|
20
|
25
|
35
|
40
|
50
|
|
CV值
|
4.8
|
12
|
7.6
|
24
|
29
|
48
|
|
接管口徑
|
G1 1/2″
|
G1 3/4″
|
G1 1″
|
G1 1-/4″
|
G1 1-/2″
|
G2″
|
|
工作溫度 ℃
|
-5~+100℃
|
|||||
|
本體材質
|
黃銅
|
|||||
|
油封材質
|
聚四氟乙烯
|
|||||
|
使用流體粘滯度
|
50 CST以下
|
|||||
|
控制接管口徑
|
2-M5″
|
2-G1/8″
|
2-G1/8"
|
2-G1/4″
|
2-G1/4″
|
2-G1/4″
|

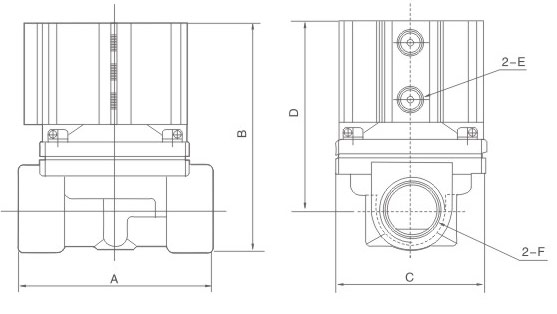

外形尺寸
|
型號
|
A
|
B
|
C
|
D
|
E
|
F
|
|
2Q160-15
|
67
|
89
|
57
|
75
|
M5
|
G1/2″
|
|
2Q200-20
|
99
|
116
|
57
|
95
|
G1/8″
|
G3/4″
|
|
2Q250-25
|
99
|
116
|
57
|
95
|
G1/8″
|
G1″
|
|
2Q350-35
|
127
|
123
|
93
|
97
|
G1/4″
|
G1 1/4″
|
|
2Q400-40
|
123
|
146
|
95
|
116
|
G1/4″
|
G1 1/2″
|
|
2Q500-50
|
170
|
155
|
118
|
114
|
G1/4″
|
G2″
|
